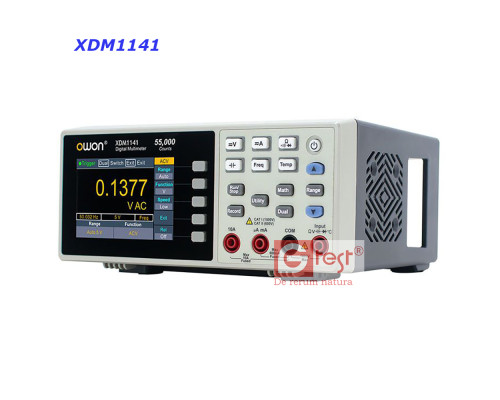

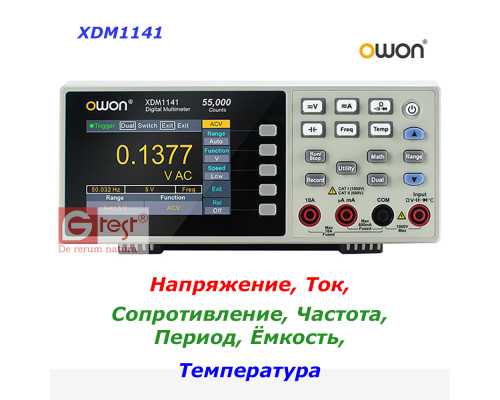

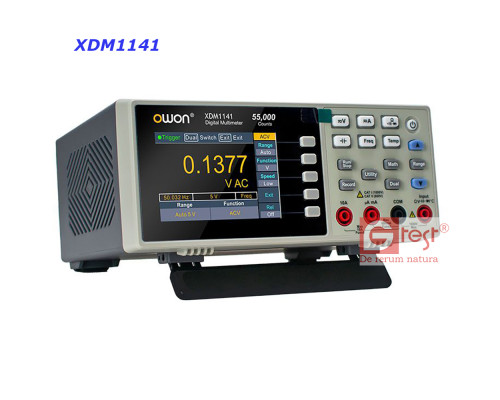

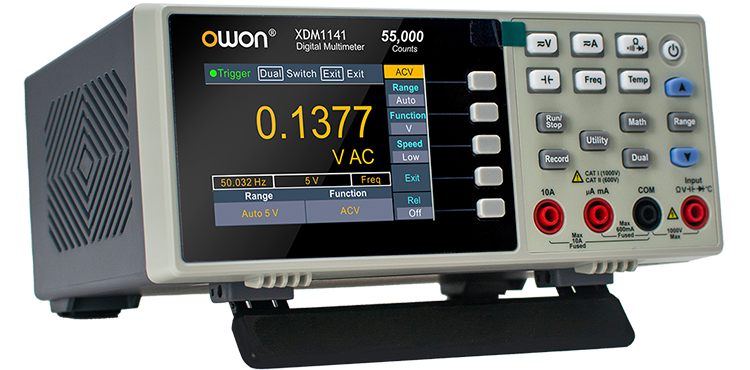

XDM1141 мультиметр цифровой прецизионный
+ 3,5-дюймовый (480x320 пикселей) ЖКИ высокого разрешения
+ 55000 отсчётов, точность измерений напряжения постоянного тока до 0,05%
+ До 65 обновления показаний в сек;
+ Функция поддержки двухстрочного экранного изображения
+ Анализ текущих процессов доступен в графическом режиме
+ Поддержка функции SCPI
+ Функция регистрации данных: возможность загружать измеренные данные во внутреннюю память прибора, чтобы впоследствии считывать их и обрабатывать посредством прикладного ПО компьютера
ИНФОРМАЦИЯ О ПРОДУКТЕ

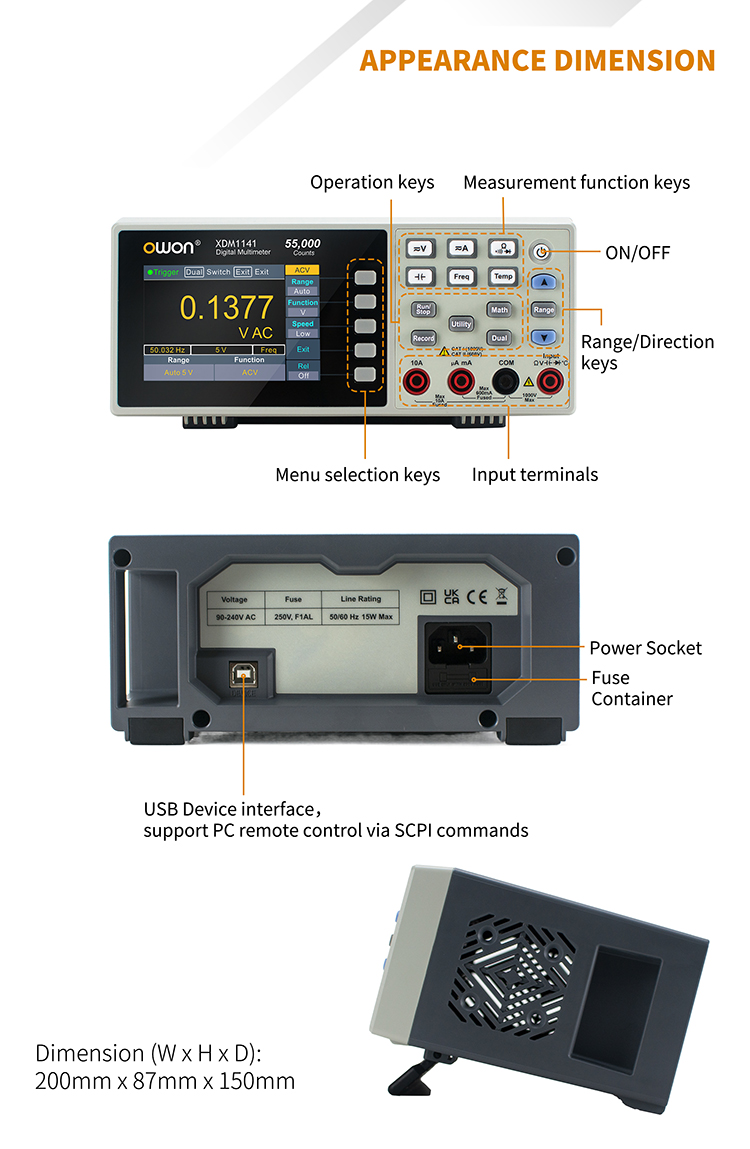

Размеры прибора и функциональная клавиатура
Операционные клавиши
Клавиатура функциональных измерений
Кнопка ВКЛ/ВЫКЛ
Клавиши диапазона/направления
Входные разъёмы
Клавиши выбора меню

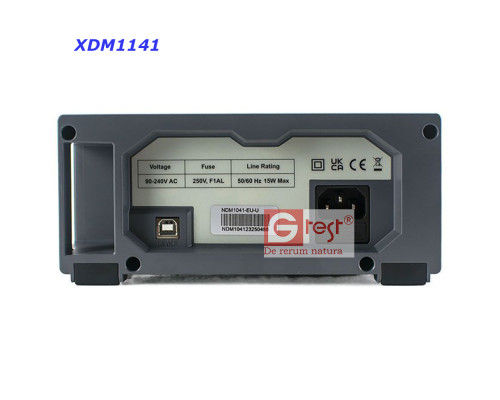

Разъём подачи питания
Контейнер для предохранителя
Интерфейс USB-устройства, c поддержкой дистанционного управления ПК с помощью команд SCPI
Размеры:
200 мм х 87 мм х 150 мм

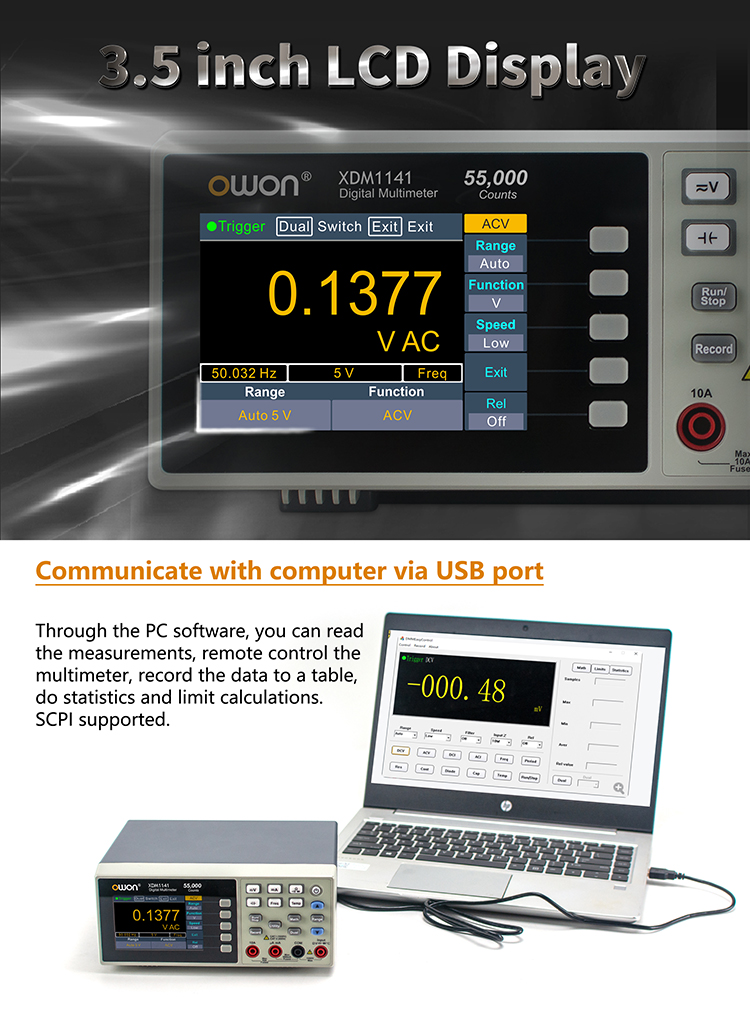

3.5 дюймовый экран ЖКИ
Взаимодействие с компьютером через порт USB
Посредством прикладного программного обеспечения на ПК, имеется возможность считывать показания прибора, дистанционного управлять им, регистрировать данные в табличном виде, составлять различного формата статистики и алгоритмы вычислений. Поддержка SCPI.

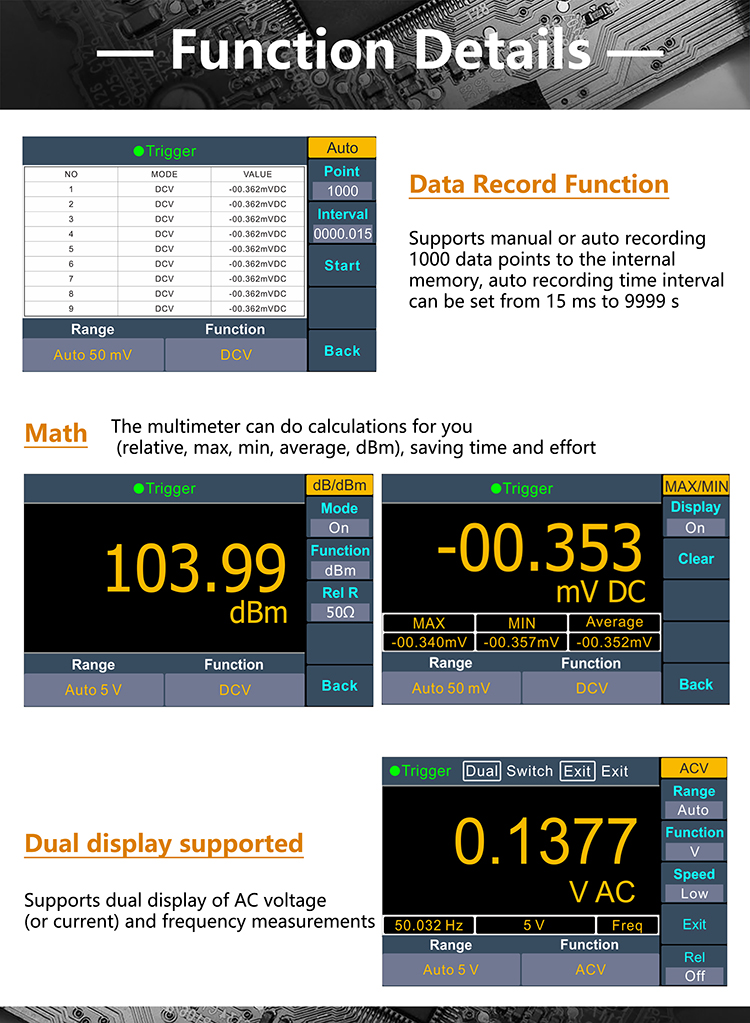

ПОДРОБНОСТИ О ФУНКЦИЯХ ПРИБОРА
Функция регистрации данных
Поддержка режимов ручной или автоматической регистрации 1000 точек данных с загрузкой их во внутреннюю память прибора. Временной интервал автоматической регистрации может быть настроен от 15 миллисекунд до 9999 секунд.
Функция математических вычислений
Мультиметр способен осуществлять разнообразные вычисления (относительные вычисления, максимум, минимум, усреднённые значения, dBm), тем самым сберегая время и усилия инженеров.
Поддержка режима двойного дисплея
Поддержка режима двойного экранного изображения при измерениях параметров напряжения, тока и частоты переменного тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Диапазон измерений |
Разрешение |
|
|
| Постоянное напряжение |
50.000mV |
0.001mV |
0.1%+10 |
|
|
500.00mV |
0.01mV |
0.05%+5 |
||
|
5.0000V |
0.0001V |
0.05%+5 |
||
|
50.000V |
0.001V |
0.05%+5 |
||
|
500.00V |
0.01V |
0.1%+5 |
||
|
1000.0V |
0.1V |
0.1%+10 |
||
| Напряжение переменного тока |
500mv-750v |
20Hz～45Hz |
1% + 30 |
|
|
45Hz～65Hz |
0.5% + 30 |
|||
|
65Hz～1KHz |
0.7% + 30 |
|||
| постоянный ток |
500uA |
0.01uA |
0.15%+20 |
|
|
5000uA |
0.1uA |
0.15%+10 |
||
|
50mA |
0.001mA |
0.15%+20 |
||
|
500mA |
0.01mA |
0.15%+10 |
||
|
5A |
0.0001A |
0.5%+10 |
||
|
10A |
0.001A |
0.5%+10 |
||
| переменный ток |
500uA-500mA |
20Hz-1KHz |
0.5%+20 |
|
|
5A-10A |
1.5%+20 |
|||
| Сопротивление |
500Ω |
0.01Ω |
0.15%+10 |
|
|
5KΩ |
0.0001KΩ |
0.15%+5 |
||
|
50KΩ |
0.001KΩ |
0.15%+5 |
||
|
500KΩ |
0.01KΩ |
0.15%+5 |
||
|
5MΩ |
0.0001MΩ |
0.3%+5 |
||
|
50MΩ |
0.001MΩ |
1%+10 |
||
| Частота |
10.000Hz–60MHz |
/ |
±(0.2%+10) |
|
| Емкость |
50nF-500uF |
/ |
2.5%+10 |
|
|
5mF-50mF |
5%+10 |
|||
| Диод |
3.0000 V |
0.0001V |
/ |
|
| Непрерывность |
1000 Ω |
0.1Ω |
Adjustable threshold |
|
| Температура |
K type，PT100 |
|||
| Максимальный дисплей |
55,000 counts |
|||
| Функция регистрации данных | ||||
| Продолжительность регистрации |
15ms-9999.999s |
|||
| Длина регистрации |
1,000 points |
|||
|
Общий |
|
| Экран монитора | 3,5-дюймовый TFT ЖК-дисплей с разрешением 480*320 |
| Размеры (Ш ×В×Г) |
200 x 88x 150 (mm) |
| Вес устройства |
Примерно 0.5kg |
Вместе с прибором поставляются следующие аксессуары:
-
Краткое пособие -
USB-кабель -
Мультиметр -
Зажим-аллигатор -
Шнур питания -
Предохранитель
