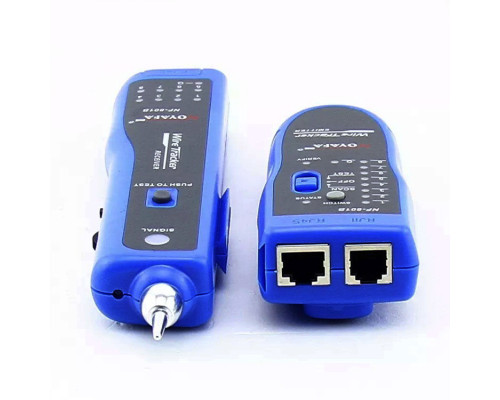

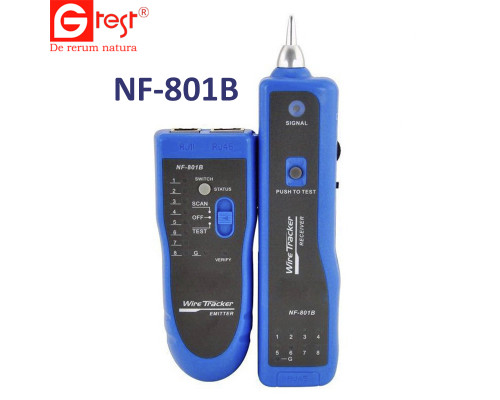

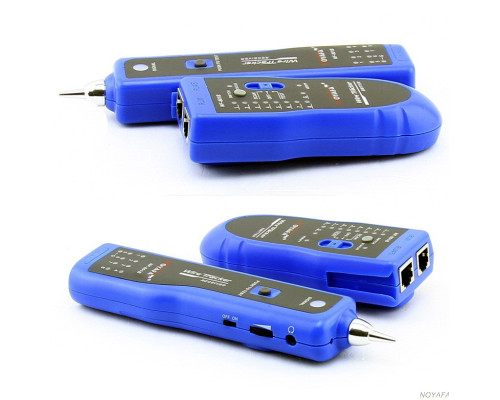

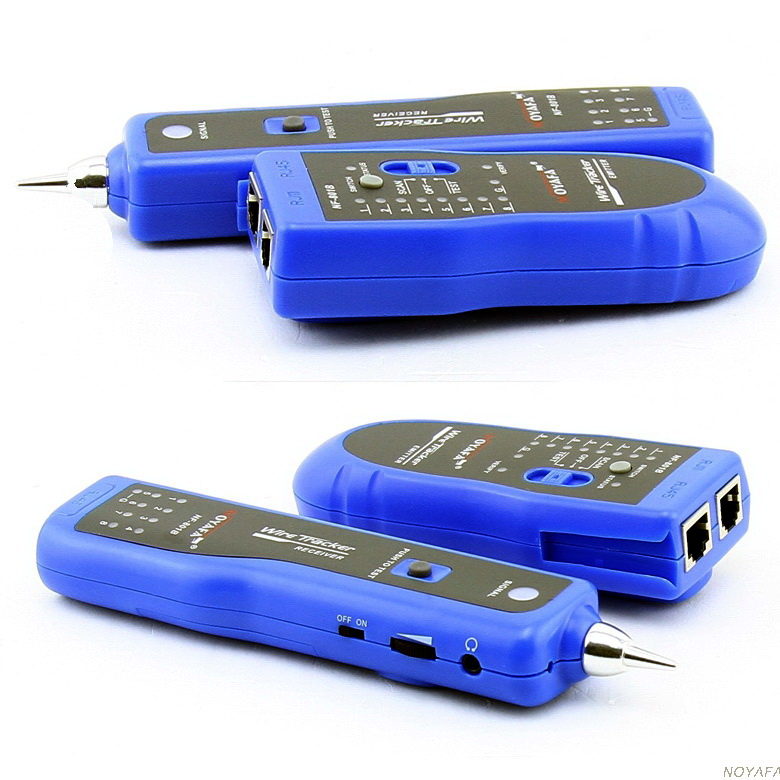

NF-801B Многофункциональный кабельный трекер
NF-801B – многофункциональный кабельный трекер производства компании NOYAFA.

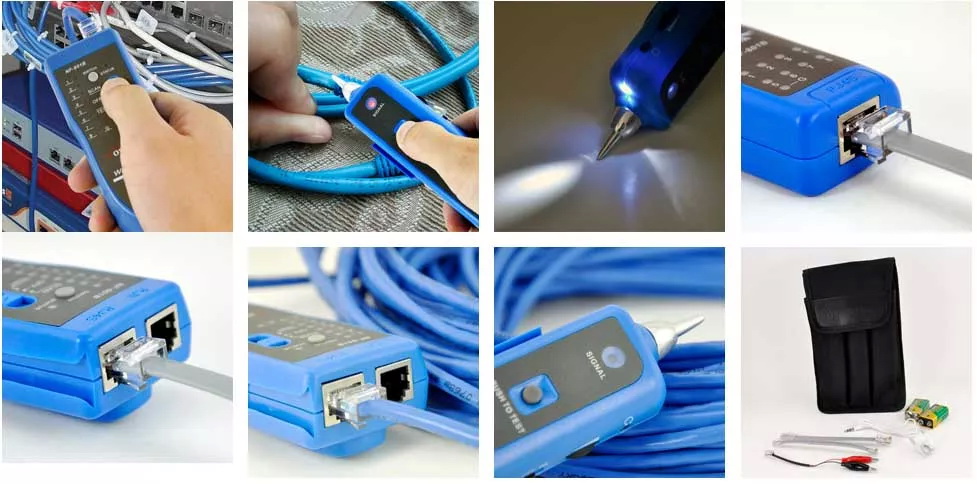

Предназначен для трассировки скрытой проводки, поиска обрывов и коротких замыканий, тестирования RJ-45, RJ-11 соединений.
ОСОБЕННОСТИ :
• Проверка на отсутствие обрывов, коротких замыканий, скрещивания проводов, реверсного соединения.
• Трассировка сетевого кабеля, телефонногои электрического кабеля.
• Быстрое определение требуемого кабеля или провода среди множества в пучке (комбинации) аналогов.
• Функция сигнализации низкого напряжения.
• Наушники в комплекте для работы в условиях повышенного шума.
• Режимы автоматической подачи и отключения питания с функцией подсветки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
| NF-801B Спецификации передатчика | |||
| Частота тона | 1000 Гц | ||
| Макс. Расстояние передачи | До 2 км | ||
| Макс. Рабочий ток | Меньше, чем 10mA | ||
| Функция регулировки громкости | Контроль уровня громкости аудио | ||
| Тональный режим | 2 тона, регулируемый | ||
| Совместимые соединители | RJ11, RJ45 | ||
| Макс. напряжение сигнала | 8Vp-p | ||
| Светодиоды на дисплее | Карта, Тон, Трассировка | ||

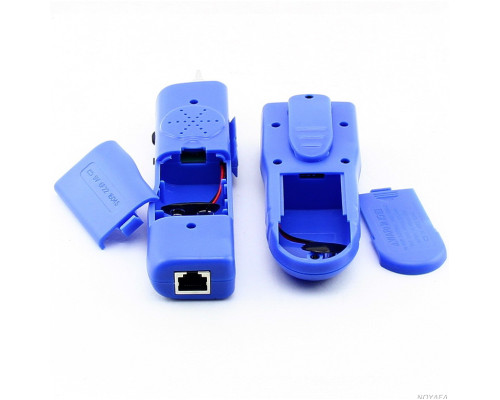

| Тип батареи | DC9.0VХ 1 шт | ||
| Размеры (LxWxD) | 15x3,7x2 см | ||
| NF-801B Спецификации приёмника | |||
| Частота | 1000 Гц | ||
| Макс. Рабочая сила тока | Меньше, чем 30mA | ||
| Разъем для наушников | 1 | ||
| Тип батареи | DC9.0VX1pc | ||
| Размеры (LxWxD) | 12,2x4,5x2,3 см | ||

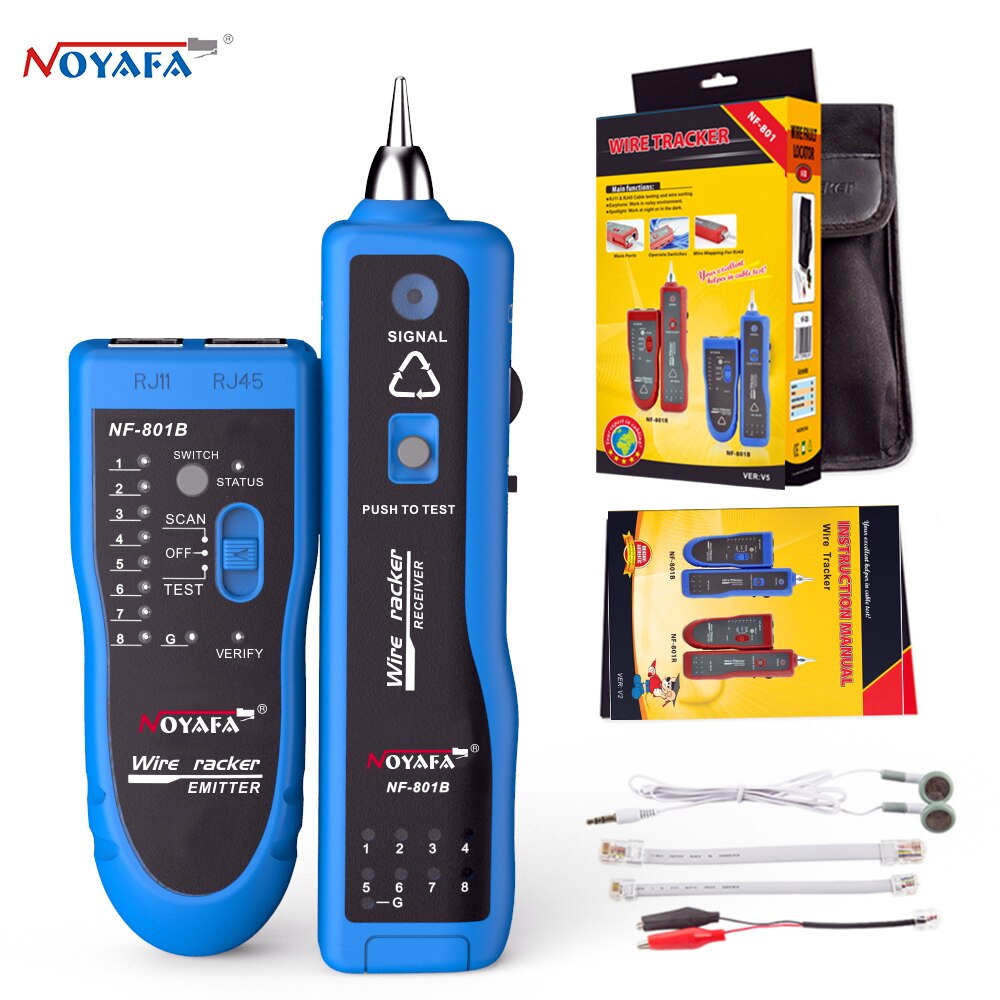

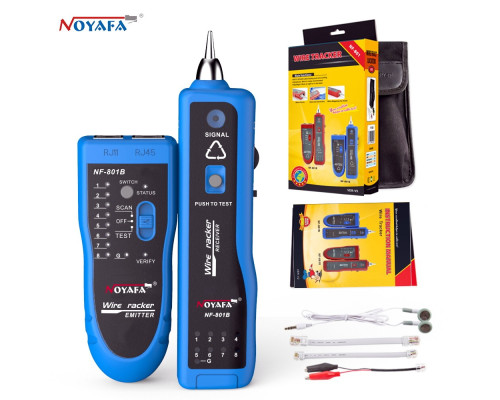

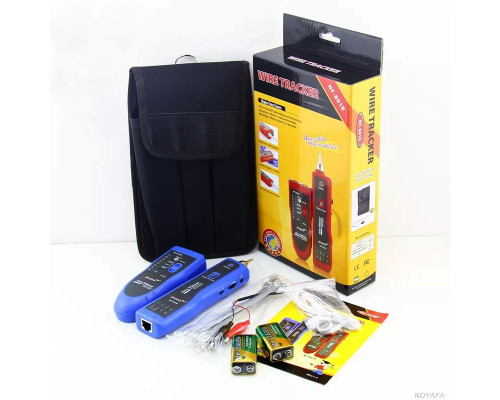

Аксессуары в комплекте:
Кабельные Зажимы * 1 комплект
Адаптер телефонного кабеля * 1 комплект
Адаптер сетевого кабеля * 1 комплект
Наушники * 1 комплект
9V battary * 2 комплекта
Руководство пользователя * 1 комплект
Чехол для переноски * 1 комплект
Упаковочная коробка * 1 комплект
|
Сравнительная таблица функций кабельных тестеров |
|||||||
|
Описание продукта: |
|||||||
|
Поиск RJ11 кабеля |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
Поиск RJ45 кабеля |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
Поиск кабеля с байонетным коаксиальным разъемом |
× |
× |
× |
× |
√ |
√ |
√ |
|
Трассировка кабеля USB/1394 |
× |
× |
× |
× |
× |
× |
√ |
|
Сканирование на коммутатор PoE |
× |
× |
× |
× |
× |
√ |
× |
|
Проверка отображения кабеля RJ45 |
× |
√ |
√ |
√ |
√ |
√ |
√ |
|
Проверка кабелей RJ11 /BNC/USB/1394 |
× |
× |
× |
× |
× |
× |
√ |
|
Тональный сигнал в точке повреждения кабеля |
× |
× |
× |
× |
× |
√ |
× |
|
Определение состояния телефона |
√ |
× |
× |
× |
× |
× |
× |
|
Тестирование на полярность и короткое замыкание |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
Зажим для кабеля, подключается к трансмиттеру напрямую |
√ |
× |
√ |
√ |
× |
× |
× |
|
Защита от помех при отслеживании кабеля, вкл. |
× |
× |
× |
× |
× |
√ |
× |
|
Тона |
2 |
2 |
2 |
2 |
2 |
2 |
9 |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
