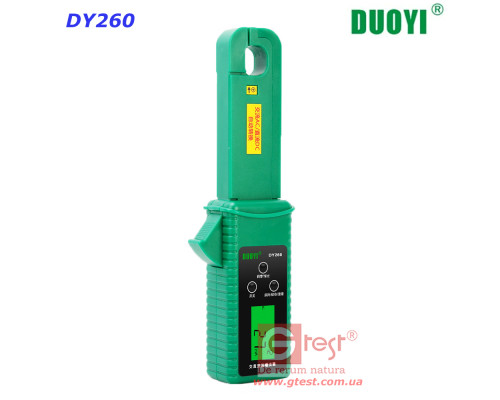

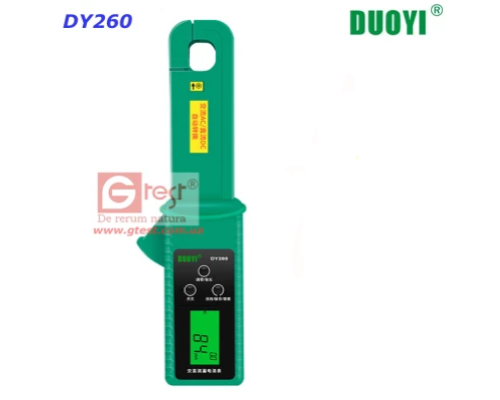

DUOYI DY260 Автомобильный измеритель утечки тока
DUOYI DY260 Автомобильный измеритель утечки тока, токовые клещи «теневого» тока,
переменного и постоянного тока, напряжение, ампер-тестер,
ЖК-цифровой дисплей, мультиметр, инструмент для электрика
Спецификации
| Производитель | DUOYI |
| Модель | DY260 |
| Метод тестирования | Клещи бесконтактных измерений |
| Диапазон измерений | 0mA~60A AC/DC |
| Разрешение | 1mA AC/DC |
| Точность | ±2% rdg ±5 dgt (23°C±5°C, ниже 75%RH) |
| Частота выборки | 2 раза/сек |
| Частотная характеристика | AC: 45Hz-400Hz |

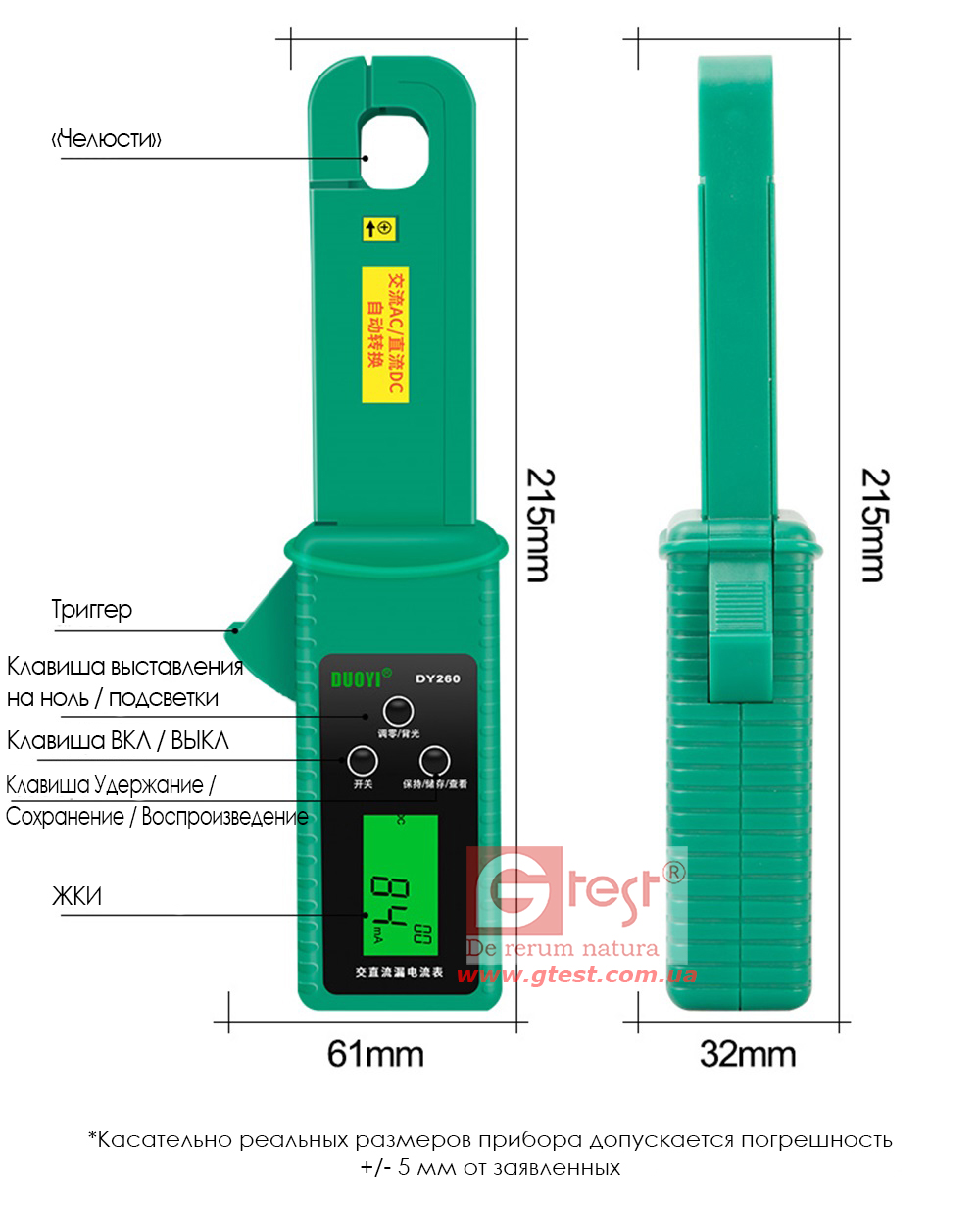

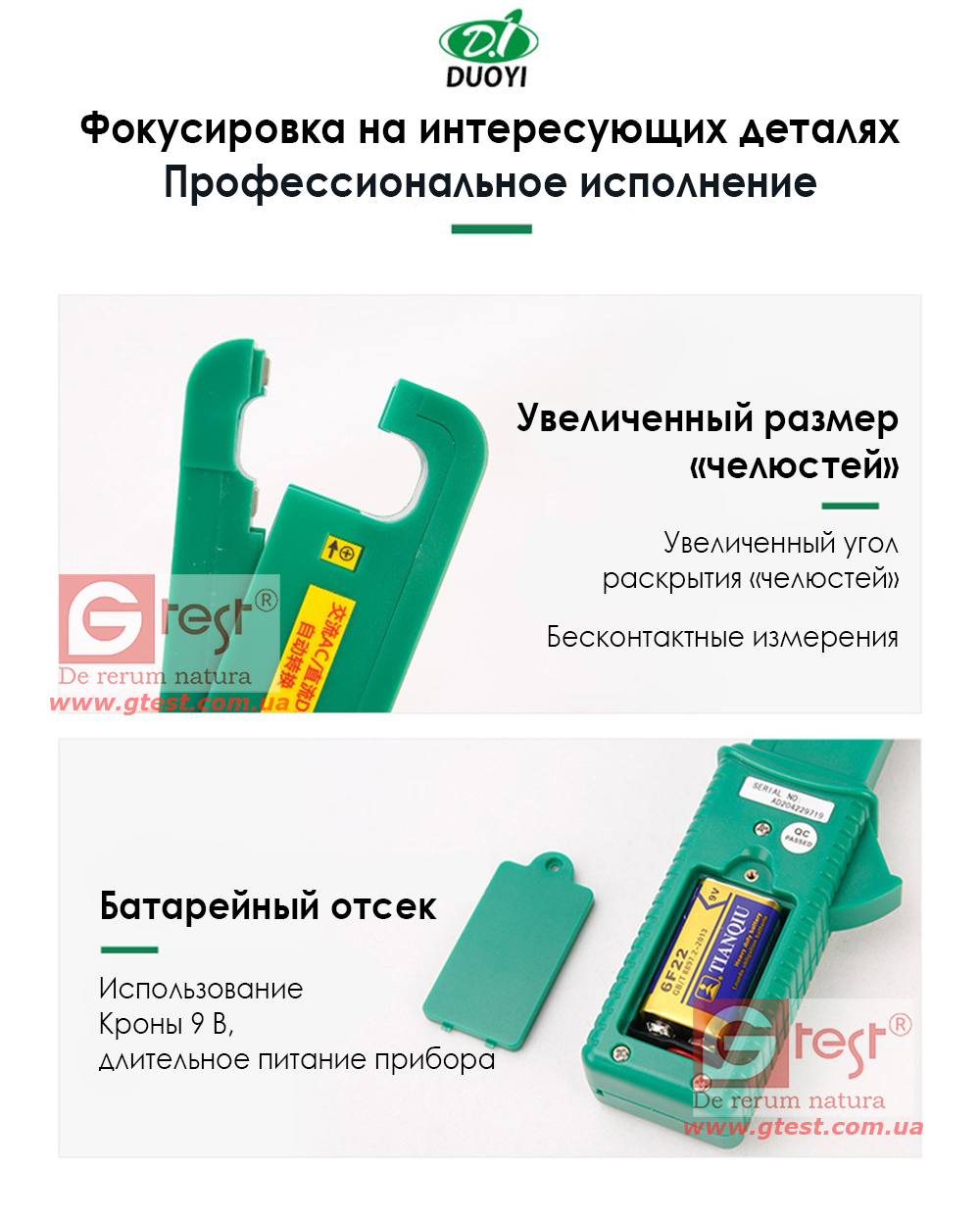

| Размер «челюсти» | 16mm*18mm |
| Размер ЖКИ | 35mm*21.5mm |
| Размеры прибора | 215*61*32mm |
| Режим смены | Автоматический |
| Сетевое напряжение | 600V и ниже |
| Рабочий ток | Max 20MA |
| Рабочая температура и влажность | Ниже –10~50°C, ниже 80%RH |
| Ошибка предельной температуры | –10~0°C и 40~50°C, ошибка MAX увеличивается на 2% rdg |
| Прочность изоляции | AC 3700V/rms (between core and box) |
| Питание | 9V крона ×1 |

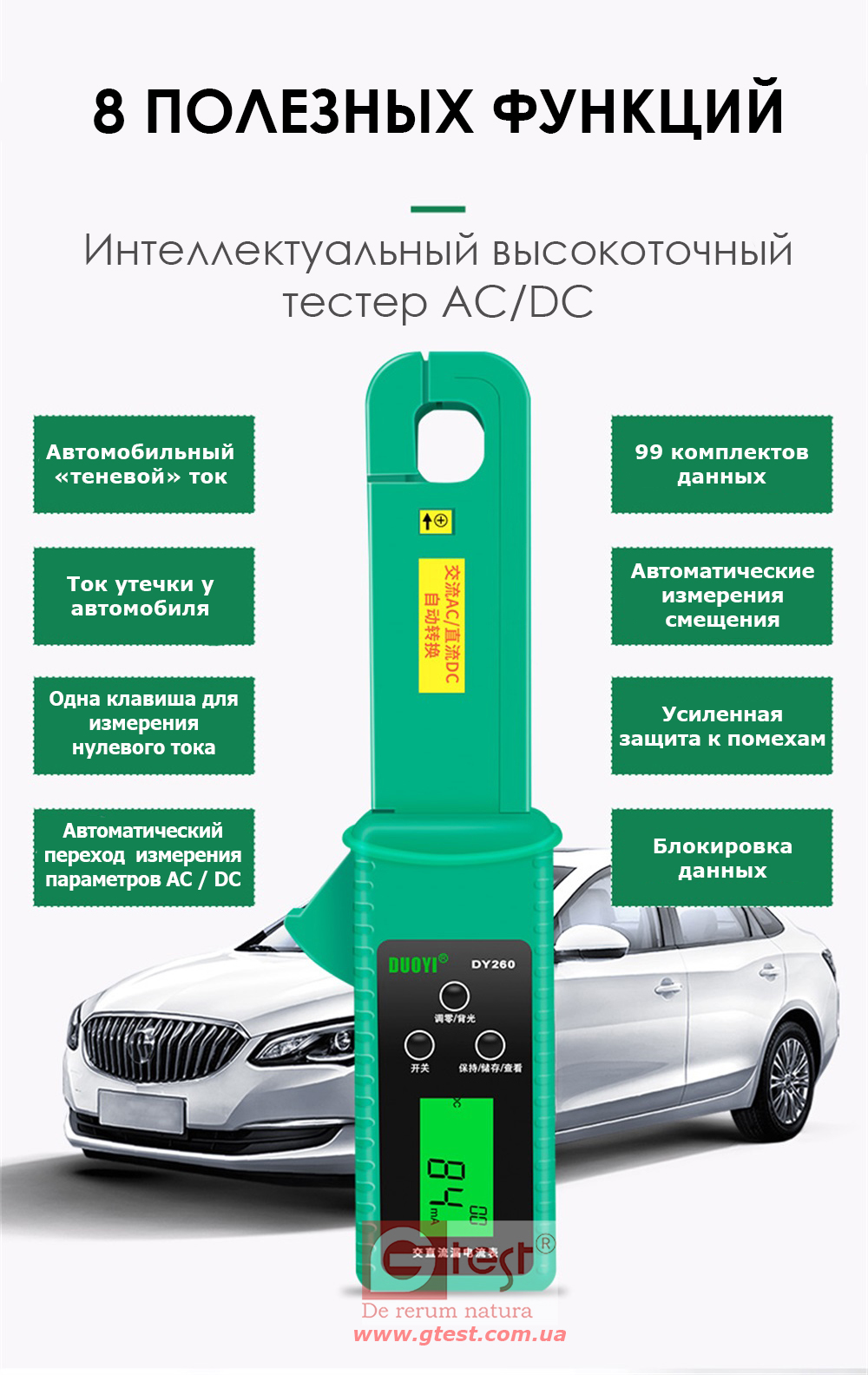

Описание функций:

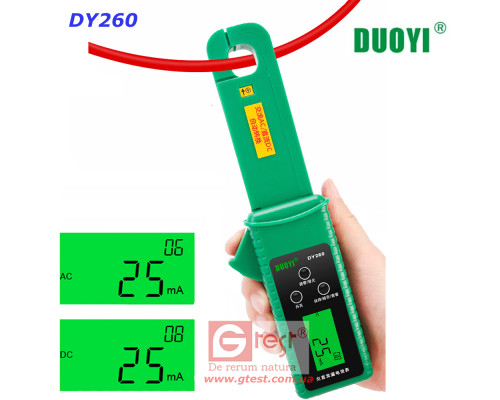

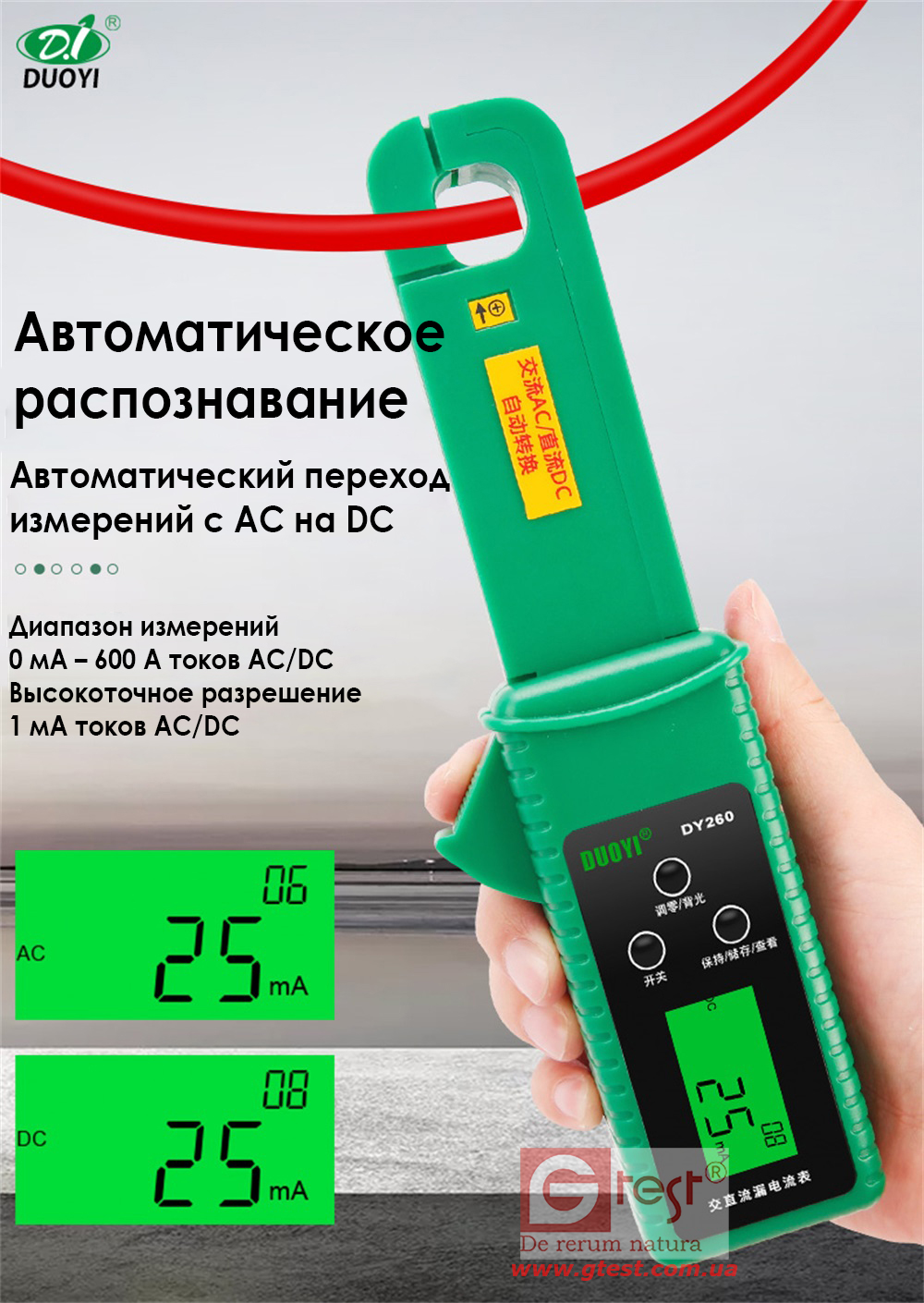

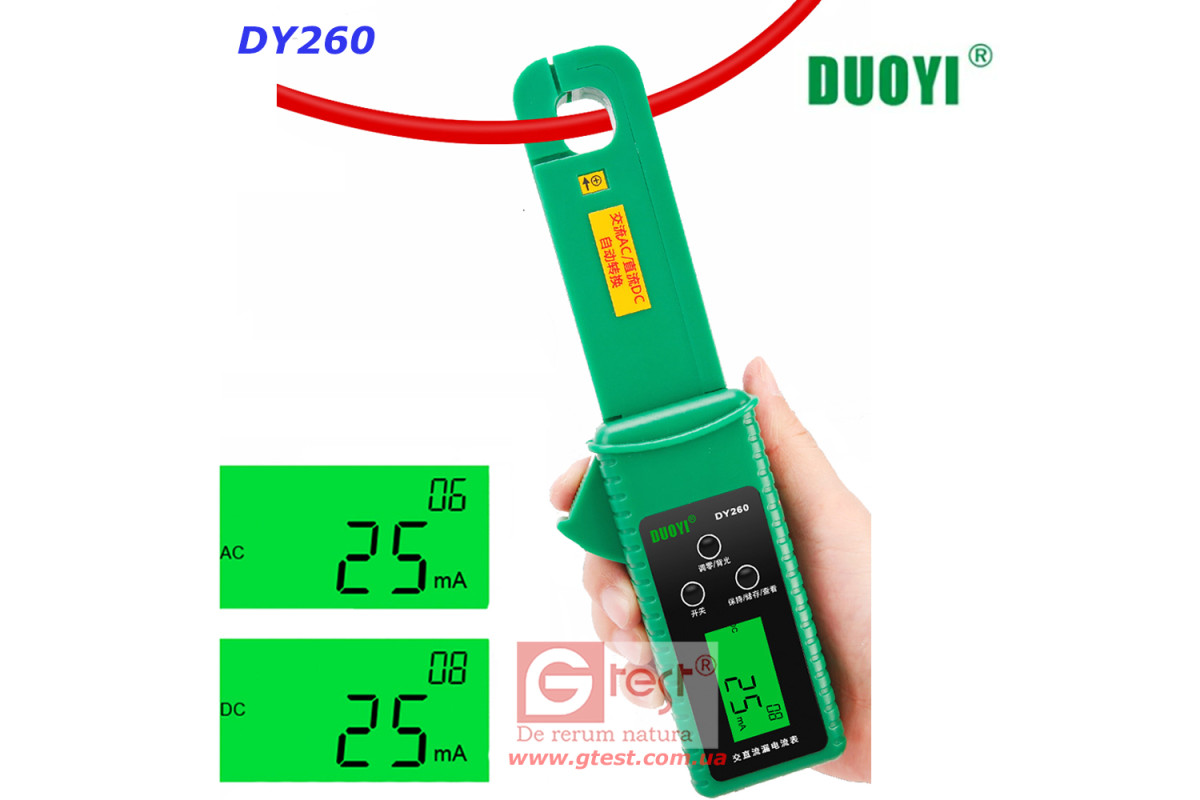

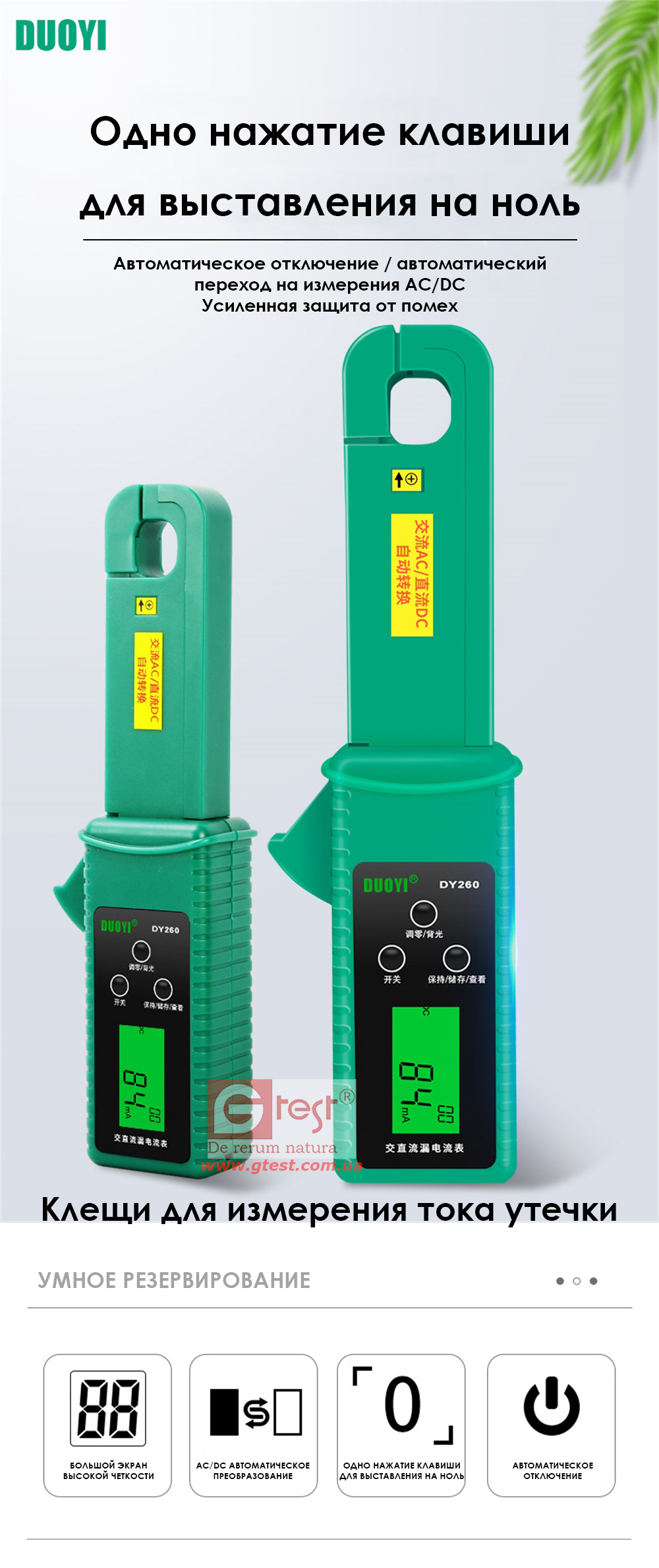

| Автоматическое переключение режимов измерений переменного/постоянного тока | Автоматическое определение сигналов переменного и постоянного тока, нет необходимости вручную переключать режимы измерений переменного/постоянного тока |

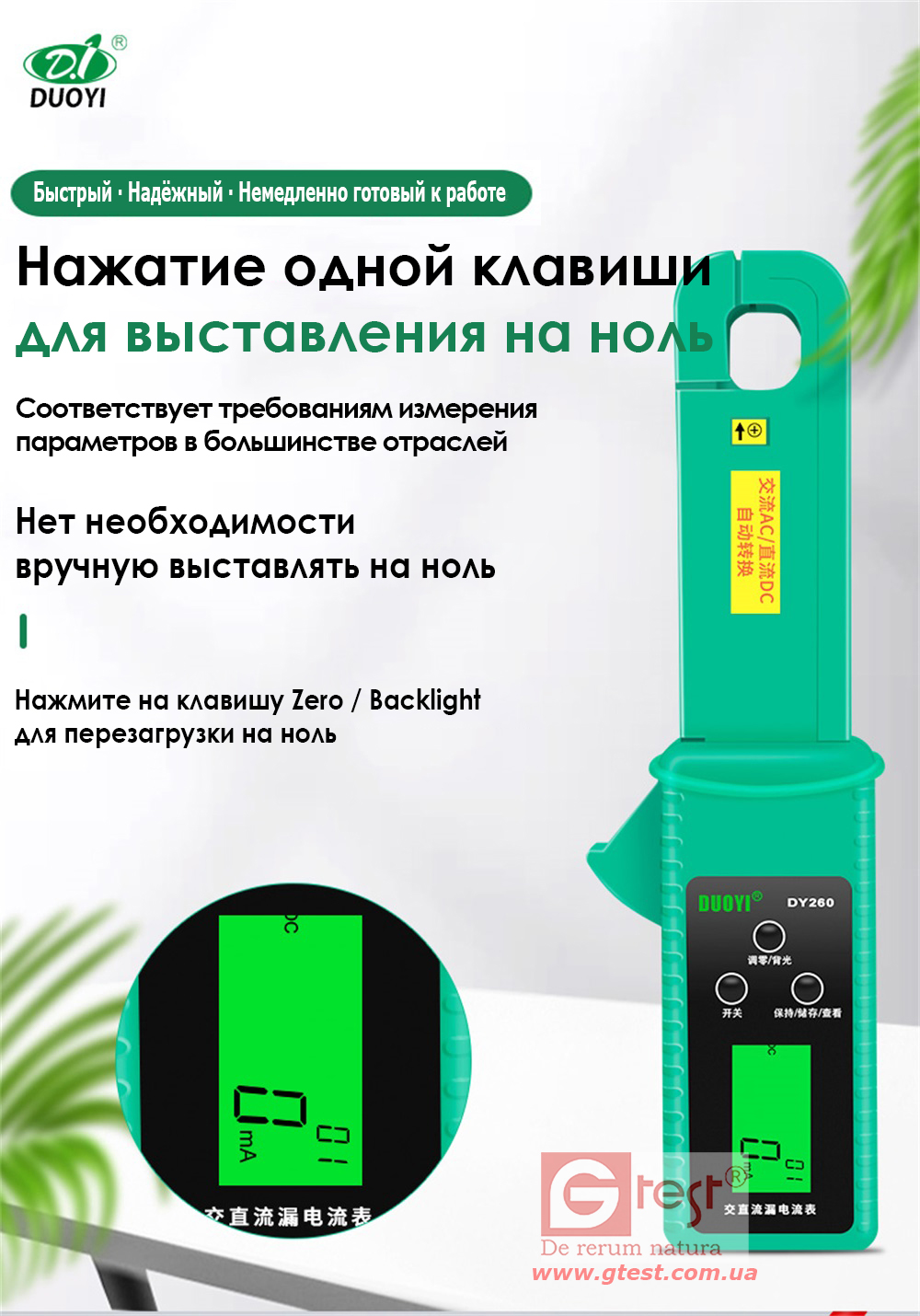

| Один ключ к нулю | нажмите [Zero/Backlight Key], чтобы вернуться к нулю |
| Режим отображения с подсветкой | 4-значный ЖК-дисплей (с подсветкой), нажмите и удерживайте кнопку [Zero/Backlight] для переключения |

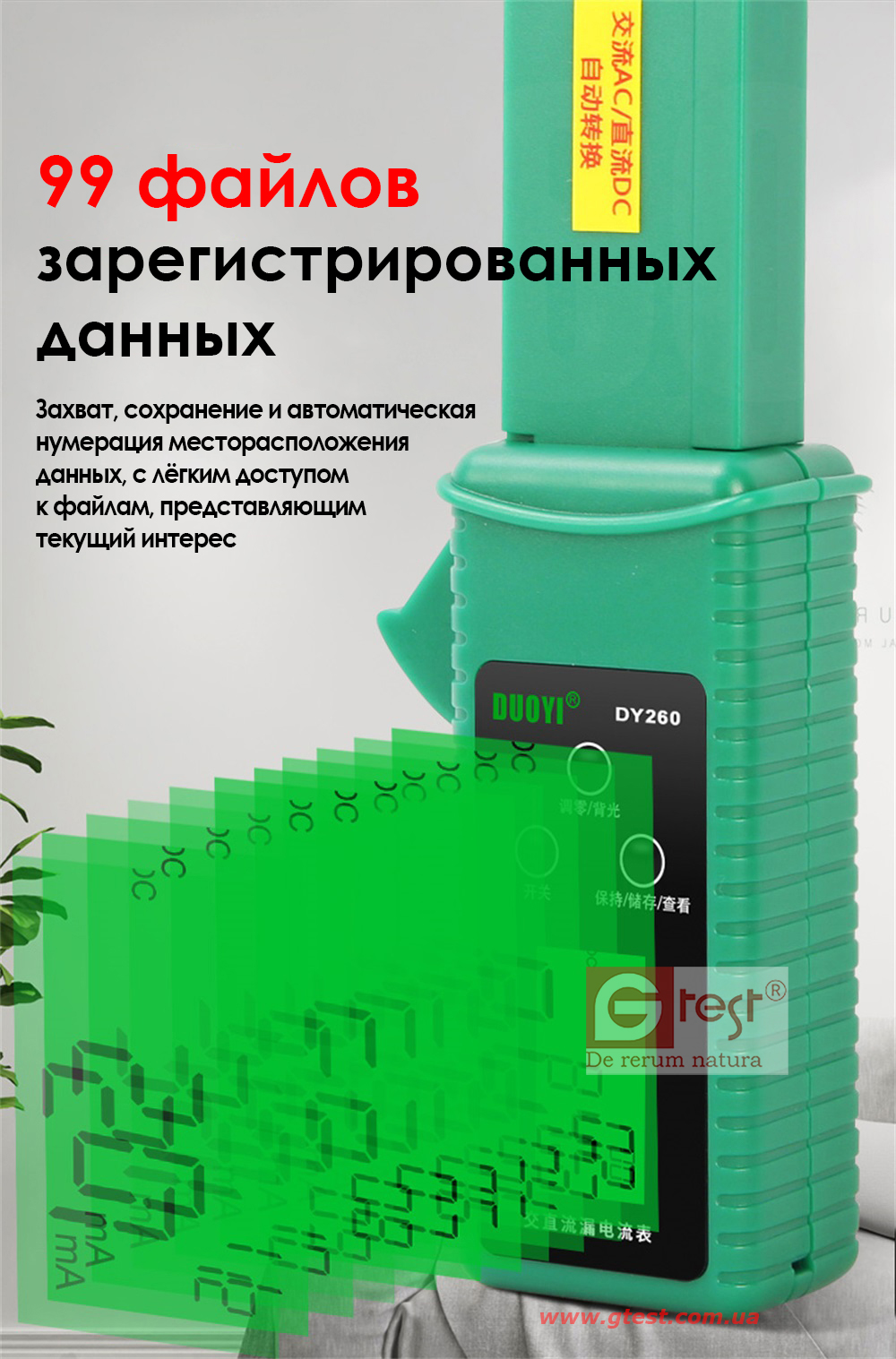

| Регистрация данных | 99 групп, нажмите [Сохранить/Сохранить/Просмотр] для автоматического сохранения и автоматической нумерации мест хранения для удобства использования |
| Блокировка данных | Нажмите кнопку [Сохранить/Сохранить/Просмотр], чтобы заблокировать данные, отображаемые на экране, для удобства просмотра |
| Запрос данных | Длительно нажмите [Сохранить/Сохранить/Просмотр], чтобы ввести запрос данных, используйте [Ноль/Подсветка] и [Сохранить/Сохранить/Просмотр] для прокрутки вверх и вниз. Если вы выходите из запроса данных, нажмите и удерживайте [Сохранить/Сохранить/Просмотр] |
| Отображение превышения диапазона | отображение OL - пределы диапазона |

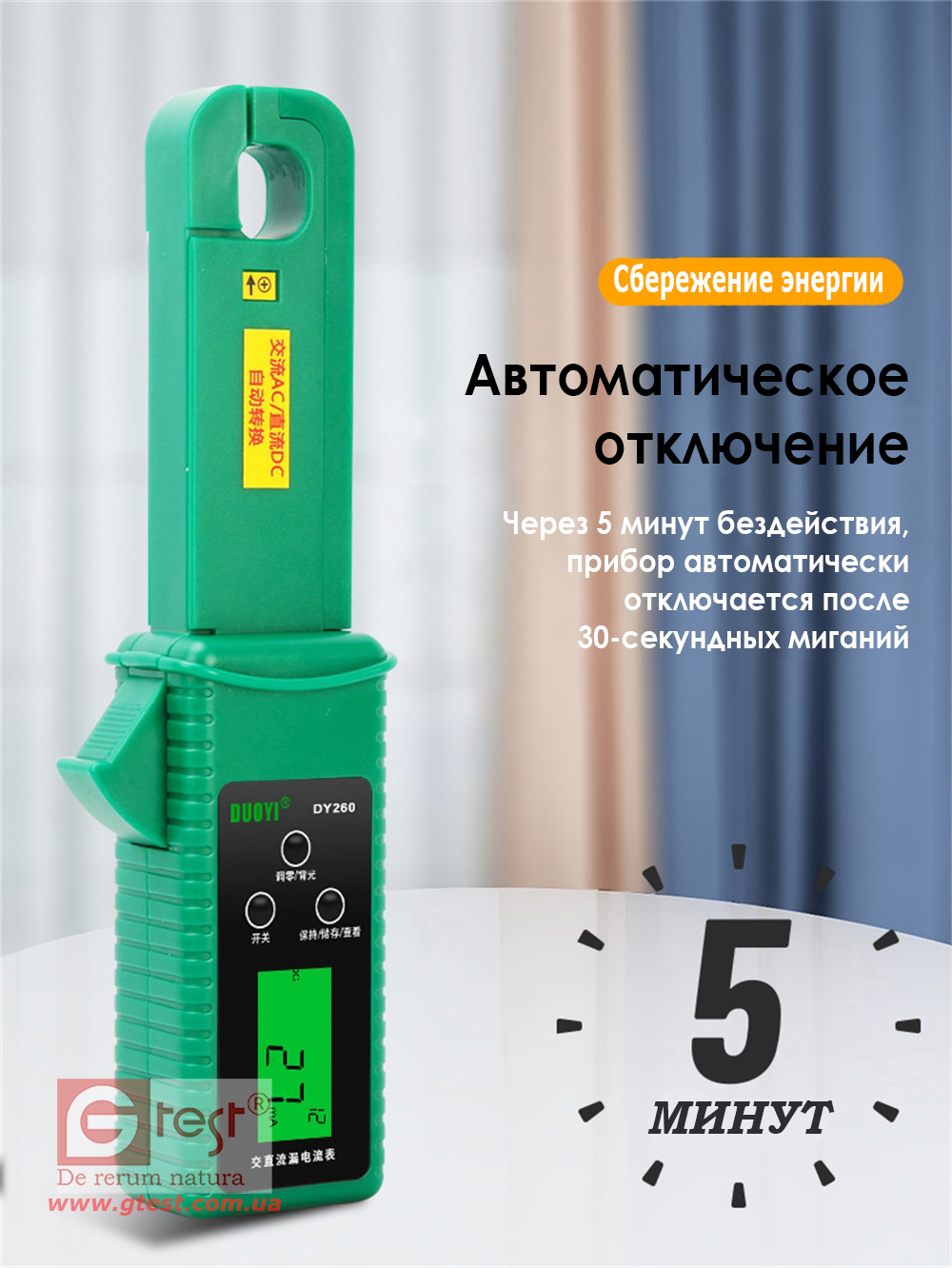

| Автоматическое отключение | В течение 5 минут после включения питания не выполняются никакие операции, ЖК-дисплей мигает. Если нажать кнопку [Вкл], он вернется в нормальное состояние ожидания, в противном случае он автоматически выключится после мигания в течение 30 секунд |
| Индикация низкого напряжения | Если напряжение батареи слишком низкое, чтобы гарантировать точность измерений, отображается символ батареи, и батарею следует немедленно заменить |
Действия при использовании прибора:
1. Наденьте зажимную головку клещей на положительный или отрицательный провод автомобильного аккумулятора, чтобы выключить ключ зажигания автомобиля и всё электрооборудование. Если тест показывает, что статический ток превышает 100 мА, это означает, что электричество есть.
*Как правило, после выключения ключа зажигания автомобиля ток покоя поддерживается на уровне 30–40 мА, а в европейских автомобилях – 80–90 мА, в зависимости от количества электроприборов в автомобиле. Как правило, чем выше ток отключения автомобиля, тем больше ток покоя.
2. Если вы обнаружите, что статический ток слишком велик, вы можете открыть блок предохранителей в автомобиле и отсоединить предохранители один за другим. Если предохранитель отключен, это означает, что электроприбор, соответствующий предохранителю, неисправен.
3. Проверьте и отремонтируйте неисправные электроприборы и еще раз проверьте, нормальный ли ток покоя.
*При проверке «теневого» тока автомобиля «челюсти» прибора должны быть полностью закрыты, а испытание проводить при холодном состоянии автомобиля.
– Сожмите положительный и отрицательный провода линии постоянного тока вместе, чтобы измерить утечку постоянного тока (зажмите 2 провода);
– Сожмите вместе положительный и отрицательный провода нулевого провода переменного тока, чтобы измерить утечку переменного тока (зажмите 2 провода);
– Зажмите заземляющий провод для измерения тока утечки заземляющего провода (зажмите одиночный провод);
– Зажмите основную линию для измерения тока основной линии (зажмите одну линию)
Руководство по цифровым мультиметрам и токовым клещам (rus. jpg)

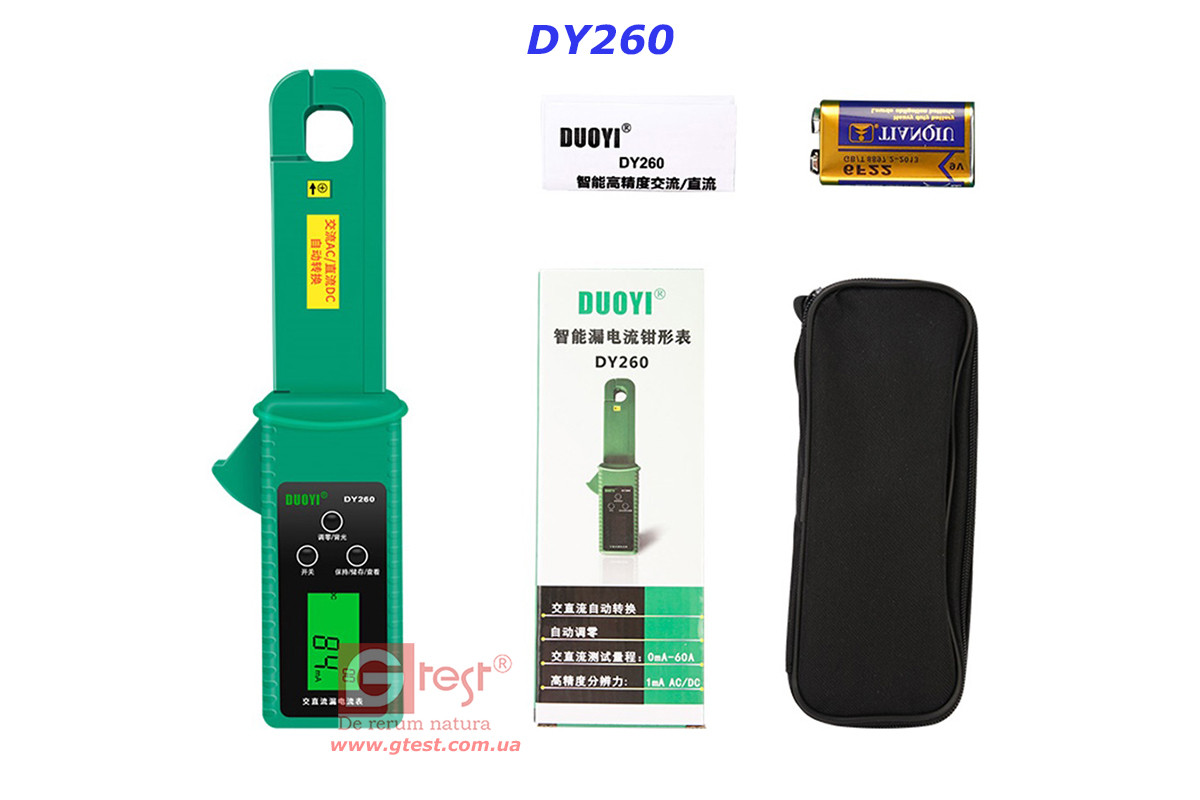

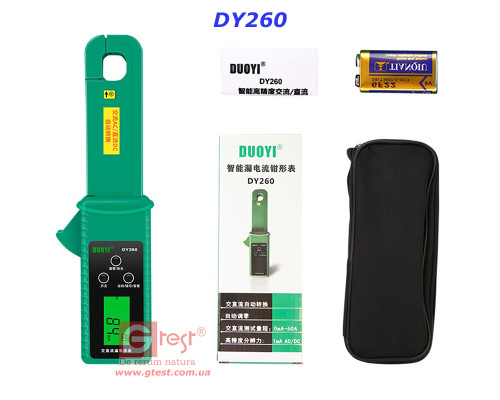

Комплект поставки:
1 X Измеритель тока утечки (сам прибор)
1 X Упаковочная коробка
1 X Переносная сумка
1 X Руководство по эксплуатации
1 X Крона
